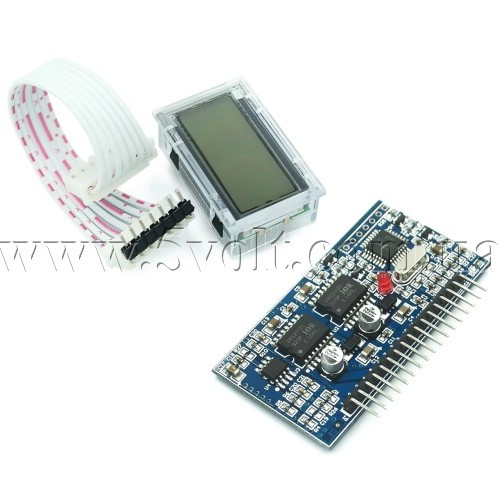

SPWM інвертор чистої синусоїди EGS002 EG8010 + IR2113 + LCD

760 ₴

  • Готово до відправки
  • Код: 1422
+380 (97) 719-92-25
Киевстар
  • +380 (73) 719-92-25
    Лайф
  • +380 (73) 719-92-25
    Viber
  • +380 (73) 719-92-25
    Telegram
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
SPWM інвертор чистої синусоїди EGS002 EG8010 + IR2113 + LCD
SPWM інвертор чистої синусоїди EGS002 EG8010 + IR2113 + LCD
760 ₴
Готово до відправки
+380 (97) 719-92-25
Киевстар
  • +380 (73) 719-92-25
    Лайф
  • +380 (73) 719-92-25
    Viber
  • +380 (73) 719-92-25
    Telegram
Опис
Характеристики
Інформація для замовлення

Опис:

Модуль SPWM інвертора чистої синусоїди EGS002, зібраний на ASIC-чіпі EG8010, та двох драйверах верхнього та нижнього ключа на IR2113.
Можна використовувати як для самостійного складання інвертора з потужністю 1-10 кВт, так і для ремонту заводських пристроїв на базі цього модуля або модернізації перетворювачів із модифікованою синусоїдою, а також частотних перетворювачів для двигунів. Плата дозволить швидко і без особливих складнощів зібрати інвертор 12/220 за бруківкою з чистим синусом на виході.

Зверніть увагу: цей модуль є лише одним із блоків, з яких складається повноцінний інвертор! У такому вигляді він не видає 220 вольт. По суті – це драйвер для керування силовою частиною. А значить, якщо ви збираєте свій власний інвертор, для повноцінної роботи потрібно буде докупити ще керуючі ключі та трансформатори, радіатори та обв'язування.

Обов'язково до прочитання: Уважно вивчіть розпинування перед тим, як замовляти запчастину, порівняйте з тим, що у вас є. На фото актуальна розпинка.
Всі драйвери перед відправкою проходять тестове випробування, згідно зі схемою, наведеною в мануалі. Отже ви отримуєте працездатну запчастину. З цього випливає, що всі дії з драйвером ви робите на свій страх і ризик, і якщо ви з якоїсь причини "спалили" цей драйвер, ніхто компенсувати його вартість не буде.
Якщо драйвер залишився працездатним і без слідів пайки, але не підійшов Вам, Ви можете відправити його назад, сплативши повністю всі поштові витрати. Ми перевіримо його знову і якщо все буде гаразд, Вам повернуть його вартість.


Про тестову перевірку. Вона робиться на спеціальному стенді за допомогою осцилографа, у суворій відповідності до процедури, описаної в мануалі.
І при цьому перевіряється:
1. Вихід імпульсів меандру з двох висновків IR2113
2. Вихід напівхвиль синусоїди з двох інших висновків IR2113
3. Частота всіх сигналів, що виводяться (суворо 50Гц)
4. Напруги всіх сигналів, що виводяться
3. Споживаний платою струм

Характеристики:

- Напруга живлення цифрової частини: +5v
- Напруга живлення драйверів: +12v (для MOSFET краще 20v)
- Частота ШІМ (PWM): 23.4 KHz
- Тактова частота контролера: 12MHz
- Можливість встановлення фіксованих значень частоти 50Hz і 60Hz
- Плавне зміна частоти два режими 0-100Hz і 0-400Hz
- Установка мертвого часу 4 фіксованих значення 300nS; 500nS; 1.0 uS; 1.5 uS
- Плавний пуск (Soft-start) час 1S
- Зворотний зв'язок по напрузі, струму, температури
- Захист від перевантажень по напрузі і струму
- Можливість підключення по послідовній шині, для регулювання вихідної напруги, частоти та інших параметрів
- Можливість підключення по послідовній шині дисплея для відображення напруги, частоти, температури, значення струму

Основні атрибути
ВиробникIR
