Описание:

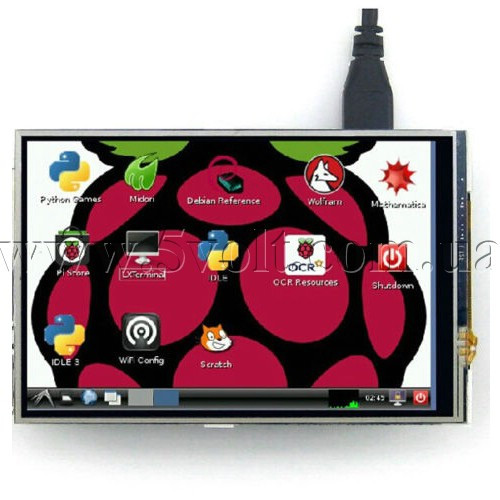

Качественный модуль LCD дисплея 3.5" для плат Raspberry Pi версий 2, 3, а также A, B, A+ и B+ или собственных на микропроцессорах STM32, AVR, 8051.
Модуль содержит сам экран с подсветкой и тачскрином и плату с регистрами.
Встает на платы Raspberry Pi без каких либо переделок. Нужно только установить драйвера и включить передачу по SPI.
Дисплей управляется драйвером ILI9486 фирмы "ILITEK" c последовательным SPI управлением. Все выводы проходят через регистры-буферы, поэтому управление может быть как с 3,3В так и с 5В логикой.
Характеристики:
Диагональ дисплея: 3.5"
Кількість пікселів: 480х320
Тип екрану: TFT
Тип сенсора: резистивний
Контролер дисплея: ILI9486
Контролер touch screen: XPT2046
Тип управління: SPI
Напруга живлення: 5В і 3,3 В
Споживаний струм: 80...110 мА
Рівні вхідних напруг: 3,3 і 5В
Кількість висновків: 26 (2х13)
Тип висновків: "мама"
Розміри плати: 85,4 х 55,6 мм
Комплектація:
- Дисплей
- Стилус
Терморегулятори
| PIN NO. | SYMBOL | DESCRIPTION |
| 1, 17 | 3.3 V | Positive Power (3.3 V power input) |
| 2, 4 | 5V | Positive Power (5V power input) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Ground |
| 11 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
| 18 | LCD_RS | Instruction/Data Register selection |
| 19 | LCD_SI / TP_SI | SPI data input of LCD/Touch Panel |
| 21 | TP_SO | SPI data output of Touch Panel |
| 22 | RST | Reset |
| 23 | LCD_SCK / TP_SCK | SPI clock of LCD/Touch Panel |
| 24 | LCD_CS | LCD chip selection, low active |
| 26 | TP_CS | Touch Panel chip selection, low active |
| Основні | |
|---|---|
