Опис:
Програматор TL866II Plus - універсальний високошвидкісний програматор мікросхем пам'яті: EPROM, EEPROM, FLASH, мікроконтролерів: PIC, AVR, SST, MCS-51, Winbond, SyneMOS, мікросхем ПЛІС (PLD, GAL). Підтримує тест логічних мікросхем (ТТЛ, КМОП) і мікросхем ОЗП. Заміна застарілих программаторам TL866A і TL866CS.
Живлення здійснюється від USB порту і не потребує додаткового джерела. Програмне забезпечення працює з ОС Win2000, Win2003, Win2008, WinXP, WinVista, Win7 включаючи 64-розрядні.
Програматор TL866II Plus є ідеальним рішенням для фахівців, що займаються ремонтом автомобільної електроніки, чиптюнингом, ремонтом материнських плат і побутової техніки. А так само для радіоаматорів, що бажають мати у своєму розпорядженні недорогий програматор з широким списком підтримуваних мікросхем і розширеними функціями. Просте і зрозуміле програмне забезпечення. В програматор є функція самотестування.
Відміну від програматора MiniPro TL866CS (USB) - наявність роз'єму ICSP для внутрішньосхемного програмування.
Програмне забезпечення регулярно оновлюється з офіційного сайту. З кожною новою версією, додаються нові мікросхеми.
Кількість підтримуваних мікросхем на 25.12.15 - 14037 шт
Технічні характеристики TL866II Plus:
1. Висока швидкість програмування, швидкість передачі даних по USB інтерфейсу до 12 Мбіт/с (USB 2.0)
2. Підтримка широкого спектру мікросхем (понад 14 тис найменувань): 26, 27, 28, 29, 37, 39, 49, 50 серії паралельних ROM і FLASH різних виробників; 24, 25, 35, 45, 85, 93, 95 серії послідовних EEPROM і FLASH різних виробників; (MCS-51) ; AVR – ATMEGA(в ZIF секете використовується паралельне програмування, що дозволяє відновити Fuse bits ), ATtiny, AT90XXX; MICROCHIP – PIC10, PIC12, PIC16, PIC18; ПЛИС (PLD, GAL, PAL); функціональне тестування мікросхем SRAM, ТТЛ 54/74 і КМОП 40хх серії
3. Ультра низьке енергоспоживання – споживаний струм від USB-порту в процесі програмування – 20 мА, в режимі читання, порівняння – 7 мА
4. Напруги Vрр і Vсс для програмованих мікросхем є незалежними. Завдяки внутрішнім імпульсних перетворювачів напруги.
Зовнішнє джерело живлення не потрібне.
5. Чотирирівнева захист від перевантажень по струму і перенапруги для кожного контакту ZIF-панелі. Час реакції системи захисту програматора – 100 мкс.
6. Удобная 40-контактная ZIF панель с нулевым усилием. Все программируемые микросхемы, в DIP корпусе, устанавливаются в панель начиная от 1-го контакта.
7. Очень маленькие габаритные размеры: 100 х 60 х 25 мм.
8. Обновление ПО производится с выходом новой версии программы Minipro через пункт меню «Tools/Reflash firmware». Файл обновления встроен в ПО.
9. Программное обеспечение имеет функцию ведения уникальных серийных номеров, необходимых для серийного производства электронной техники. Позволяет автоматически записывать в соответствующую микросхему выпускаемого устройства уникальную идентификационную информацию и т.п.
Программа Minipro позволяет сохранять файлы прошивок в следующих форматах: BIN, HEX для микроконтроллеров и микросхем памяти, JED для ПЛИС.
10. Русифицированное ПО.

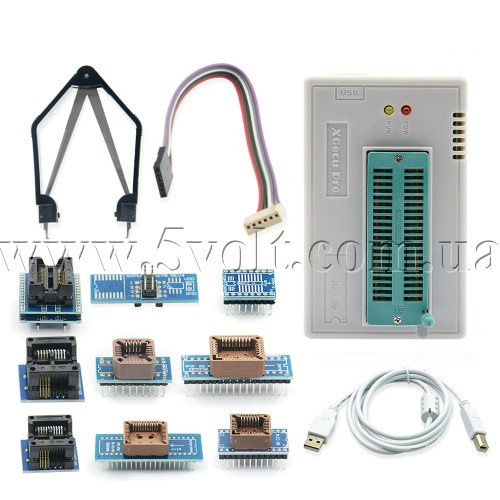

Комплектация:
1. Кабель USB cable, 1шт
2. Провод ICSP color connect line, 1шт
3. Адаптер SOP16 300mil, 1шт
4. Адаптер SOP8 200-208mil, 1шт
5. Адаптер SOP8 150mil, 1шт
6. Адаптер PLCC44 TO DIP40, 1шт
7. Адаптер PLCC32 adapter, 1шт
8. Адаптер SOP8 & SOP16, 1шт
9. Адаптер PLCC20, 1шт
10. Адаптер PLCC28, 1шт
11. Пінцет PLCC extractor, 1шт
