Опис:

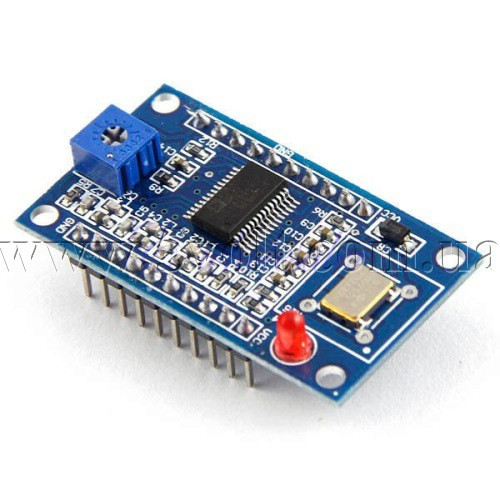

Генератор сигналів прямого синтезу DDS (Direct Digital Synthesis) на мікросхемі фірми Analog Devices AD9850 з дуже хорошими характеристиками.
Може видавати з 4-ох виходів дві синусоїди і 2 меандру, зрушених між собою на певний кут (задається програмно).
Має послідовний і паралельний інтерфейс. Завдання крок частоти 0,029 Гц! Таким чином вихідну частоту можна налаштувати з великою точністю.
Має інтегровані високоякісний ЦАП і швидкодіючий компаратор.
На платі є джерело опорного тактового сигналу частотою 125 МГц – кварцовий генератор
Для использования генератора нужно собрать на его основе макет (подключить питание, подключить к контроллеру, по потребности подключить устройство, на которое нужно подавать сигнал). Потом нужно записать на контроллер специальную программу, которая позволяет работать с генератором и провести настройку. После этого можно начинать работу.
Архитектура AD9850 позволяет формировать выходные сигналы на частоте до половины частоты опорного тактового сигнала (то есть, до 62,5 МГц), а значение частоты может перестраиваться со скоростью до 23 миллионов значений в секунду.
Також до складу AD9850 входить швидкодіючий компаратор, за допомогою якого синусоїдальний вихідний сигнал ЦАП (після зовнішньої фільтрації) може бути перетворений в прямокутне коливання з малим тремтінням фази, що спрощує застосування компонента в задачі формування тактових сигналів.
Управление генератором осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы, управление может быть либо параллельным, либо последовательнм. На плате расположен потенциометр (переменный резистор), который используется для задания скважности меандра.
Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания, батареи). Напряжение питания генератора 3,3В или 5В.
Характеристики:
Частота тактового сигнала: 125 МГц
Вихідна частота: до 40 МГц
Завдання крок частоти: 0,029 Гц
Фільтр низьких частот з 70 МГц
Робота від напруги живлення 3,3 В або В 5,0
Енергоспоживання: 380 мВт при 125 МГц (5В), 155 мВт при 100 МГц (3,3 В)
Температурний діапазон: -40°C...+85°C
Розміри: 45х26мм
Посилання на pdf мікросхеми
