Дисплей IPS 3.5 480х320 драйвер ILI9488 сенсор FT6236 ємнісний

Опис:

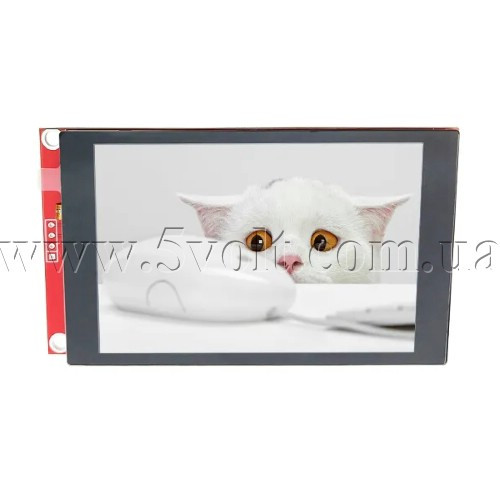

Дисплей IPS 3.5 дюйма з роздільною здатністю 480х320, драйвером ILI9488 та ємнісним сенсором FT6236.
На платі також є слот для картки MicroSD, з окремим виходом.

Характеристики:

Діагональ дисплея: 3.5"
Роздільна здатність дисплея: 480 х 320 пікселів
Тип матриці: IPS
Драйвер дисплею: ILI9488
Інтерфейс дисплея: 4-провідний SPI
Кількість кольорів: 65K
Формат передачі кольору: 18bit
Драйвер тач-скрину: FT6236 (2 дотики)
Інтерфейс тач-скрину: I2C
Тип сенсора: ємнісний
Площа екрану: 48,96 x 73,44 мм
Площа модуля: 55,1 x 96,18мм
Напруга живлення: 3,3В або 5,0В (на вибір)
Напруга сигнальних входів: 3,3В(TTL)
Струм споживання: приблизно 90мА
Маса: 30г

Розпіновка модуля (14pin):

1/VCC        Power Supply Input (5V)
2/GND        Power ground
3/CS        LCD chip selection
4/RESET        LCD reset
5/DC        LCD Bus command / data selection
6/SDI(MOSI)    LCD SPI Show the bus data input
7/SCK        LCD SPI Display the bus clock signal
8/LED        LCD Backlight control (high-level lighting)
9/SDO(MISO)    LCD SPI Show the bus data input out
10/NC/3V3    Power Supply Input (3.3V)
11/CTP-SDA    Capacitive touch, and the data output
12/CTP/SCL    Capacitive touch, and the clock signal
13/CTP-INT    Capacitive touch, interrupt signal
14/CTP-RST    Capacitive touch, reset signal
