Опис:
ADE7758 - ІВ прецизійного багатофазного електролічильника з послідовним інтерфейсом і імпульсним виходом, підходящим для трифазних 3-/4- проводових систем типу "зірочка" та "трикутник". ADE7758 містить сигма-дельта АЦП другого порядку, цифровий інтегратор (в каналі вимірювання струму), ІОН і всі схеми обробки сигналів, необхідні для вимірювання активної/реактивної/допустимої потужності та СКЗ і пікового значення напруги і струму.
ADE7758 может работать с различными типами датчиков тока, включая низкоомные шунты и трансформаторы тока. Кроме того, встроенный цифровой интегратор позволяет работать с дифференцирующими токовыми датчиками типа катушек индуктивности Роговского. Этот непосредственный интерфейс устраняет необходимость применения аналогового интегратора, что позволяет обеспечить долгосрочную стабильность параметров и точное согласование фазы между каналами измерения напряжения и тока. В зависимости от типа используемого токового датчика, интегратор может быть подключен или отключен.

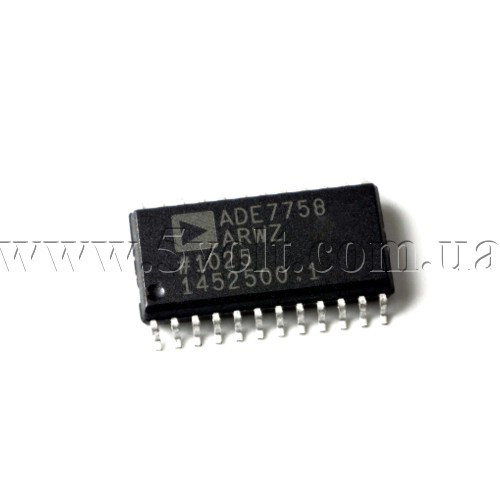

ADE7758 доступен в 24 выводном SOIC корпусе.
Отличительные особенности:
Перекрывает требования IEC61036/60687 и IEC61268
Ошибка измерения активной составляющей мощности в диапазоне изменения тока 1000:1 при температуре 25 С менее 0.1 %
Измерение активной, реактивной и допустимой мощности и СКЗ напряжения и тока
Активный и реактивный высокочастотные импульсные выходы
Измерение напряжения SAG, детектирование пересечения нуля, периода и пиковых значений напряжения и тока
Измерение частоты/периода
Интерфейс с трансформаторными и дифференцирующими токовыми датчиками
Низьке споживання: 50 мВт
