Опис:
Конструктор CF210SP для збору радіоприймача підійде як для радіоаматорів-початківців, так і для тих, хто хоче поліпшити свої навички читання і складання схем, вивчити маркування головних електронних компонентів, освоїти тонкощі пайки, потренуватися у послесборочных настроювання і перевірки.
Купивши конструктор радіоприймача CF210SP, Ви отримуєте набір складових для складання FM-AM приймача своїми руками. У цьому Вам будуть допомагати схема, печатні плати, електронні та монтажні компоненти, наявні в запропонованому комплекті.
Конструктор собирают, соединяя элементы как механическим образом, так и с помощью пайки.
После того, как Вы соберёте и настроите конструктор, он превратится в обыкновенное радио, работающее на частотах FM и AM, которое можно будет использовать в быту.
В собранном состоянии конструктор питается от двух батареек типоразмера АА, которые не входят в комплект поставки.

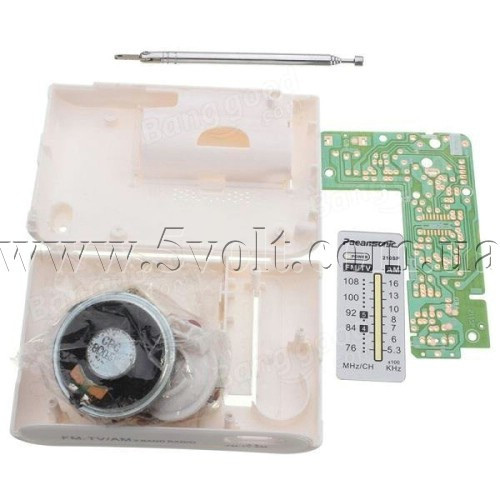

В конструктор входит немалое количество электронных и монтажных компонентов
Они перечислены в списке ниже:
1. Фронтальная часть корпуса
2. Тыльная часть корпуса
3. Печатная плата, располагающуюся на зелёном текстолите
4. Шкала с частотами AM и FM
5. Телескопическая антенна
6. Ползунок для частотной шкалы
7. Ручка, управляющая звуком
8. Ручка, управляющая частотой
9. Ручка, управляющая диапазонами частот AM и FM
10. Кнопка, переключающая диапазоны частот с AM на FM и обратно
11. Держатель для индуктивной катушки
12. Шурупы для монтирования элементов в количестве 8 штук
13. Клеммы для подсоединения элементов питания
14. Пять проводников: красный, чёрный и три жёлтых
15. Стержень из феррита
16. Гнездо под наушники для коннектора на 3,5 мм
17. Индуктивная катушка под колебательный контур
18. Дві індуктивні котушки
19. Динамік
20. Конденсатор для підстроювання
21. Резистор для підстроювання
22. Чотири конденсатора з різними ємностями – постійні електролітичні
23. Мветодиод червоного кольору
24. Постійні керамічні конденсатори з різними ємностями – 26 шт.
25. Постійні резистори з різним опором – 12 шт.
26. МикросхемаТА7642
27. Мікросхема CD9088CB
28. Мікросхема TDA2822
29. Інструкцію на китайській мові з наявністю схеми і зазначенням номіналу електронних компонентів.
Характеристики:
- модель: SF210SP
- діапазон частот FM: від 76 до 108 МГц
- діапазон частот AM: від 525 до 1605 кГц
- розміри: 100 х 65 х 25 мм
- вага комплекту: 80г
