Опис:

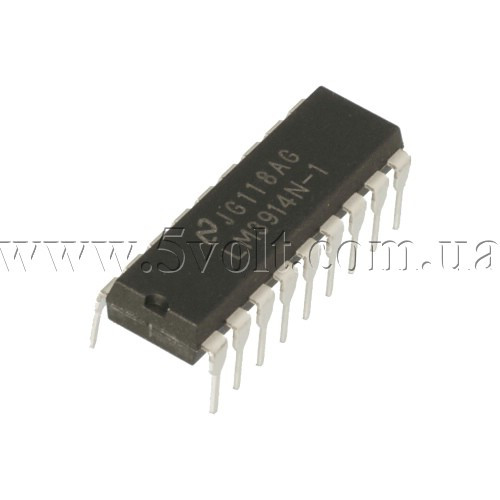

LM3914N - драйвер індикаторів, дозволяє побудувати лінійний світлодіодний індикатор з 10 точок.
Индикация может производиться в режимах "точка" и "столбик". Особенностью микросхемы LM3914 является программирование постоянного значения выходных токов формирователей. Резистор задает выходной ток, а схема компенсирует изменения прямого падения напряжения светодиодов. Это имеет практическое значение, когда в одной и той же системе используются светодиоды различных цветов. LM3914 создает приблизительно одинаковый ток на каждом выходе формирователя, не зависящий (в определенных пределах) от прямого падения напряжения на светодиоде.
Характеристики:
тип: драйвер индикаторов
модель: LM3914N
виробник: National Semiconductors
тип корпусу: DIP18
вхідний сигнал: -35...+35 В
напруга живлення: 3...25
вихідна напруга: 25
струм навантаження: 10 мА
Посилання на PDF
http://www.ti.com/lit/ds/symlink/lm3914.pdf
