375 ₴
Опис

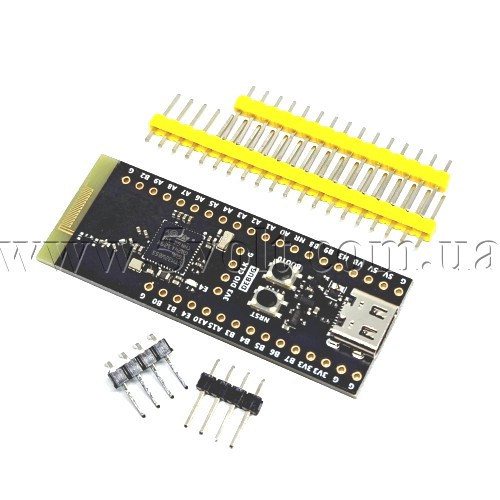

WeAct STM32WB55 – це недорога плата для розробки на базі бездротового процесора STMicro STM32WB55 Arm Cortex-M4 з Bluetooth LE 5.4 та радіо-модулем 802.15.4 для підключення Zigbee, Thread та Matter.

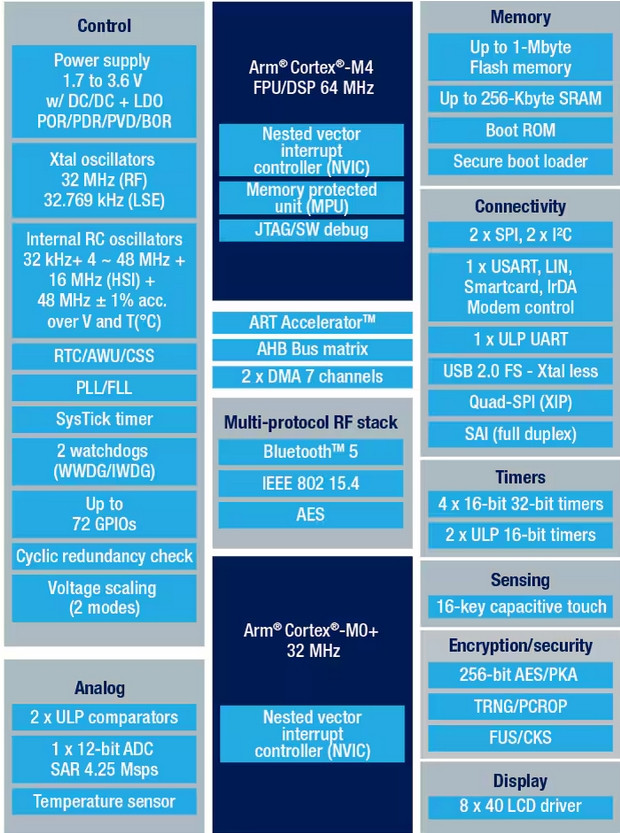

Бездротовий мікроконтролер STMicro STM32WB55 був представлений у 2019 році, і є системою, призначеною в першу чергу для створення IoT-пристроїв (пристроїв «Інтернету речей») і має підтримку протоколів Bluetooth Low Energy 5.0, ZigBee та Thread, мале енергоспоживання та високу продуктивність.
Мікроконтролери лінійки STM32WB55 побудовані на базі малоспоживаючого ядра STM32 Cortex-M4F (50 мкА/МГц), завдяки чому в режимі прийому струм споживання мікросхеми становить лише 3,8 мА. Ядро Cortex-M4F має вбудований блок для виконання операцій з плаваючою точкою (FPU) ординарної точності, а також реалізує набір інструкцій для операцій цифрової обробки сигналів (DSP), які підтримуються безкоштовною бібліотекою DSP-lib від ARM, в яку, у свою чергу, входять базова та векторна математика, швидкі тригонометричні функції типу sin, cos, sqrt і т. д., лінійна та білінійна інтерполяції, БПФ, функції для роботи з матрицями та багато іншого. Крім того, ядро Cortex-M4F має оптимізовані інструкції SIMD (single instruction multiple data), що дозволяють здійснювати роботу з пакетованими даними та паралельно виконувати операції з кількома операндами 8- або 16-біт даних, а також містить блок захисту пам'яті (MPU), який підвищує безпеку додатків та має на борту адаптивний прискорювач реального часу (ART Accelerator).
Особливість лінійки STM32WB55 – використання Cortex-M0+ як додаткове ядро, що служить для розвантаження основного процесора та забезпечення роботи в режимі реального часу радіочастини мікроконтролера.
Технічні характеристики плати:
Бездротовий мікроконтролер — STMicro STM32WB55CGU6
Процесор
Ядро програми Arm Cortex-M4 @ 64 МГц
Співпроцесор Arm Cortex-M0+ Bluetooth @ 32 МГц
ОЗУ: 256 Кб SRAM
ПЗУ: 1 Мб.
Можливості підключення
Bluetooth LE 5.4
Радіо 802.15.4 для Zigbee, Thread, Matter
Антена – антена на друкованій платі
USB — порт USB Type-C для живлення та програмування
Розширення - 20-контактні + 15-контактні роз'єми з GPIO, 10х аналогових вхідних контактів, USART, I2C, SPI, 5, 3,3, GND
Налагодження - 4-контактний роз'єм налагодження SWD
Різне - кнопки NRST і BOOT0, користувальницький світлодіод, кристал 32 МГц
Живлення – 5 В через порт USB Type-C.
Розміри – 56,06 х 21,08 мм.
Посилання на завантаження програмного забезпечення та інструкції
https://github.com/WeActStudio/WeActStudio.STM32WB55CoreBoard
