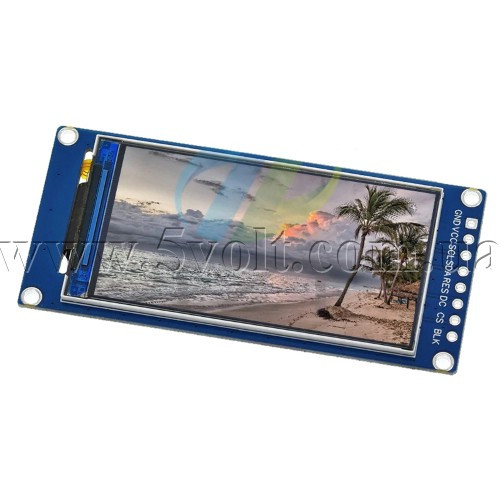

Дисплей IPS 1.9 170х320 драйвер ST7789
Дисплей IPS 1.9 170х320 драйвер ST7789
260 ₴
Готово до відправки
+380 (97) 719-92-25
Киевстар
  • +380 (73) 719-92-25
    Лайф
  • +380 (73) 719-92-25
    Viber
  • +380 (73) 719-92-25
    Telegram
Опис
Інформація для замовлення

Опис

Невеликий дисплей діагоналлю 1,9 дюйма, виконаний за технологією IPS, має яскраву і насичену картинку, що добре проглядається під будь-яким кутом.
Легко підключається до різних демо-плат, мікроконтролерів STM32 та інших. Внизу є посилання для завантаження готових проектів.

Product Parameters

Name Parameter
Display Color RGB 65K color
SKU MSP1901
Screen Size  1.9(inch)
Type IPS
Driver IC ST7789
Resolution 170*320 (Pixel)
Module Interface 4-line SPI interface
Active Area (AA area) 22.695x42.72 (mm)
Touch Screen Type have no touch screen
Touch Screen Type have no touch IC
Module PCB Size 29.00x62.00(mm)
Angle of view all angle
Operating Temperature -10℃~60℃
Storage Temperature -20℃~70℃
VCC power voltage 3.3V
Power Consumption TBD
Rough Weight(Package containing) 13g





Interface Definition

Number Pin Label Description
1 GND LCD Power ground
2 VCC LCD power supply is positive (3.3V)
3 SCL LCD SPI bus clock signal
4 SDA LCD SPI bus write data signal
5 RES LCD reset control signal(Low level reset)
6 DC LCD register / data selection control signal
(Low level: register, high level: data)
7 CS LCD chip select control signal (low level enable)
8 BLK LCD backlight control signal (high level lighting,
if you do not need control, please connect 3.3V)

Увага: перед відправкою клієнту цей товар перевіряється на спеціальному тестовому обладнанні. Перевіряється підключення, картинка та биті пікселі. Ви отримаєте абсолютно працездатний товар. При виникненні проблем потрібно буде просто знайти помилки в коді, що виконується, або ініціалізації, тоді як у інших продавців до всього іншого додається можливий брак самого дисплея.

http://www.lcdwiki.com/1.9inch_IPS_Module

http://www.lcdwiki.com/res/Program/Common_SPI/1.9inch/4-line-SPI_IPS_ST7789_MSP1901_V1.0/1.9inch_4-line-SPI_IPS_Module_ST7789_MSP1901_V1.0.zip
