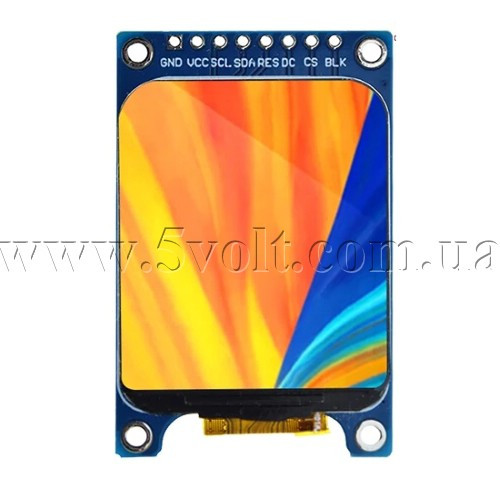

Дисплей IPS 1.69 280х240 драйвер ST7789

220 ₴

  • Готово до відправки
  • Код: 1527
+380 (97) 719-92-25
Киевстар
  • +380 (73) 719-92-25
    Лайф
  • +380 (73) 719-92-25
    Viber
  • +380 (73) 719-92-25
    Telegram
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Дисплей IPS 1.69 280х240 драйвер ST7789
Дисплей IPS 1.69 280х240 драйвер ST7789
220 ₴
Готово до відправки
+380 (97) 719-92-25
Киевстар
  • +380 (73) 719-92-25
    Лайф
  • +380 (73) 719-92-25
    Viber
  • +380 (73) 719-92-25
    Telegram
Опис
Інформація для замовлення

Опис

Невеликий дисплей діагоналлю 1,69 дюйма, з закругленими кутами, виконаний за технологією IPS, має яскраву і насичену картинку, що добре проглядається під будь-яким кутом.
Легко підключається до різних демо-плат, мікроконтролерів STM32 та інших. Внизу є посилання для завантаження готових проектів.

Product Parameters



Name Parameter
Display Color RGB 65K color
SKU MSP1691
Screen Size  1.69(inch)
Type IPS
Driver IC ST7789
Resolution 240*280 (Pixel)
Module Interface 4-line SPI interface
Active Area (AA area) 27.972x32.634 (mm)
Touch Screen Type have no touch screen
Touch Screen Type have no touch IC
Module PCB Size 31.00x48.00(mm)
Angle of view all angle
Operating Temperature -10℃~60℃
Storage Temperature -20℃~70℃
VCC power voltage 3.3V
Power Consumption TBD
Rough Weight(Package containing) 11g

Увага: перед відправкою клієнту цей товар перевіряється на спеціальному тестовому обладнанні. Перевіряється підключення, картинка та биті пікселі. Ви отримаєте абсолютно працездатний товар. При виникненні проблем потрібно буде просто знайти помилки в коді, що виконується, або ініціалізації, тоді як у інших продавців до всього іншого додається можливий брак самого дисплея.

http://www.lcdwiki.com/1.69inch_IPS_Module

http://www.lcdwiki.com/res/Program/Common_SPI/1.69inch/4-line-SPI_IPS_ST7789_MSP1691_V1.0/1.69inch_4-line-SPI_IPS_Module_ST7789_MSP1691_V1.0.zip

  Interface Definition

Number Pin Label Description
1 GND LCD Power ground
2 VCC LCD power supply is positive (3.3V)
3 SCL LCD SPI bus clock signal
4 SDA LCD SPI bus write data signal
5 RES LCD reset control signal(Low level reset)
6 DC LCD register / data selection control signal

(Low level: register, high level: data)
7 CS LCD chip select control signal (low level enable)
8 BLK LCD backlight control signal (high level lighting,


if you do not need control, please connect 3.3V)

  • Ціна: 220 ₴
